Típus

S-sorozat

Megnevezés

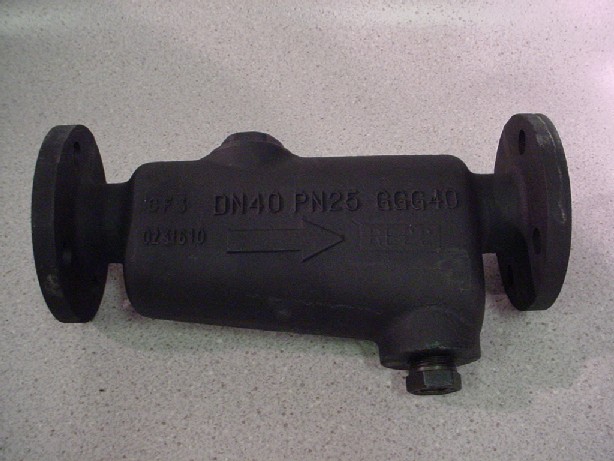

Cseppleválasztó

Leírás

Terelő és ütköző lapos cseppleválasztó gőz, sűrített levegő és gázok szárítására

Változatok

• Karimás kivitelben DN40-200 méretig, menetes kivitelben ½”-2”-ig
• Anyagok: GG25, GGG40.3, GSC 25N v. rozsdamentes acél

Alkalmazás

A cseppleválasztó feladata elsősorban a gőzben (sűrített levegőben, gázban) levő kondenzvíz leválasztása. Miért fontos a kondenzvizet leválasztani a gőzből?

A telített gőz mindig hord magával vízcseppeket, amelyek fokozott eróziót okoznak a csővezetékben, a szerelvényeken. A szabályozószelepeket (fajlagosan magasabb áruk és hibátlan működésük biztosítása érdekében) megvédhetjük cseppleválasztó beépítésével.

Működés

Ez a berendezés azt biztosítja, hogy a csővezeték átmérőjéhez képest egy nagyobb átmérőben haladjon a gőz, ezért a sebessége lelassul. A terelőlapok között a gőz többszöri irányváltoztatást szenved, ennek következtében az utazó nedvesség nagy része kihullik, a cseppleválasztó alján levő kondenzsoron keresztül eltávozik. A gőzből akár az eróziót okozó víz 95%-át is leválaszthatjuk terelőlapos cseppleválasztó segítségével. Így jelentősen megnövelhetjük a szabályozószelepeink élettartamát.

Előnyök

Jelentősen csökkentjük az eróziót és a vízütések veszélyeit.

Speciális információ

A cseppleválasztóból a kondenzet egy kondenzsor segítségével lehet elvezetni, amelyet a cseppleválasztó alján kialakított csonkba kell bekötni. Olyan teljesítményű kondenzsort kell választani a kondenzelvezetésre, amely a cseppleválasztón átáramló gőz mennyiségének 10%-ának megfelelő kondenzmennyiséget az adott differenciális nyomás (kondenzedény előtti és utáni nyomás különbsége) mellett le tudja vezetni.
